الوصف

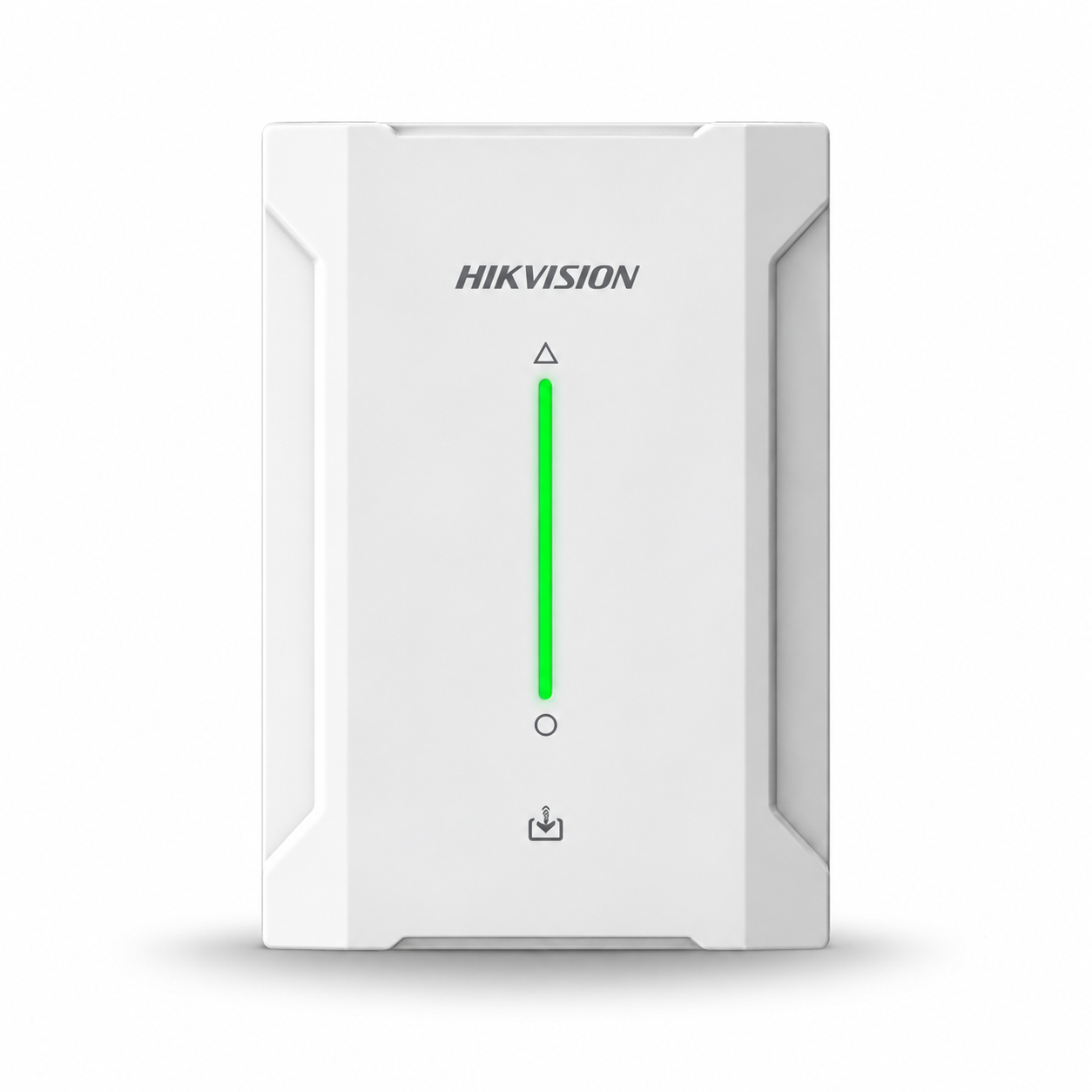

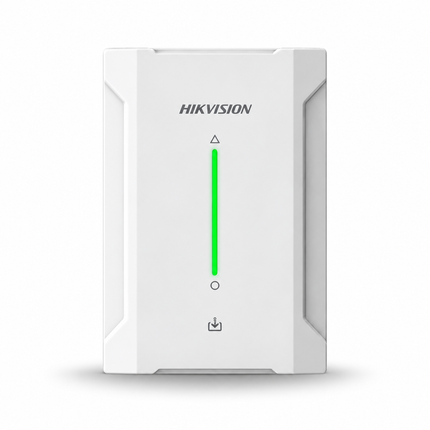

وحدة Hikvision DS-PM1-I8O2-H هي وحدة توسعة مدخلات سلكية (من نوع Cascade) لنظام الإنذار ضد السرقة Hikvision AX Hybrid PRO. تضيف 8 مناطق إنذار سلكية ومخرجَي I/O إلى لوحة التحكم، لتتمكن من توصيل المزيد من الكواشف والمفاتيح المغناطيسية السلكية دون استبدال اللوحة.
تتصل الوحدة بلوحة التحكم عبر ناقل Speed-X، ولها منفذ Speed-X ثانٍ لتوصيل وحدة التوسعة التالية بشكل متسلسل. تدعم كل منطقة توصيل 3EOL مع كشف الإنذار والعبث والتغطية (Masking) والأعطال وقصر الدائرة، كما يغذي مخرج طاقة مخصص الكواشف السلكية الموصولة بها.
ملاحظة: تحتاج إلى لوحة تحكم Hikvision AX Hybrid PRO (انظر "يعمل مع" أدناه).
المميزات الرئيسية
- 8 مناطق إنذار سلكية مدمجة
- مخرجا I/O (للتوصيل بوحدة Relay)
- توصيل المناطق 3EOL: إنذار 1 kΩ، عبث 1 kΩ، عطل 2.2 kΩ
- كشف الإنذار والعبث والتغطية والأعطال وقصر الدائرة لكل منطقة
- مخرج طاقة واحد للكواشف السلكية (9–12 VDC، بحد أقصى 500 mA)
- ناقلا Speed-X: مدخل للوحة التحكم ومخرج لتوصيل وحدة التوسعة التالية
- طول كابل الناقل حتى 900 م إلى لوحة التحكم
- حماية من العبث من الأمام والخلف
- مؤشرات LED للطاقة والأعطال
- جهد دخل واسع 11–24 VDC
يعمل مع
المواصفات الفنية
| المواصفة | التفاصيل |
| الموديل | DS-PM1-I8O2-H |
| اسم المنتج | وحدة توسعة مدخلات سلكية (Cascade) |
| النظام المتوافق | Hikvision AX Hybrid PRO |
| مدخلات الإنذار | 8 مناطق سلكية |
| توصيل المناطق | 3EOL (إنذار 1 kΩ / عبث 1 kΩ / عطل 2.2 kΩ) |
| مخرجات I/O | 2 (للتوصيل بوحدة Relay) |
| مخرج طاقة الكواشف | 1 × 9–12 VDC، بحد أقصى 500 mA |
| الناقل | 2 × Speed-X (مدخل للوحة التحكم، ومخرج للتوصيل المتسلسل) |
| مسافة الناقل | حتى 900 م إلى لوحة التحكم |
| الحماية من العبث | أمامية وخلفية |
| مؤشرات LED | 1 للطاقة، 1 للأعطال |
| مصدر الطاقة | 11–24 VDC (النموذجي 12 VDC) |
| استهلاك الطاقة | أقصى تيار 119 mA عند 12 VDC؛ تيار السكون 45 mA عند 12 VDC |
| حرارة التشغيل | -10°C إلى 40°C |
| رطوبة التشغيل | 10% إلى 90% |
| مادة الهيكل | بلاستيك |
| الأبعاد (عرض × ارتفاع × عمق) | 110 × 155 × 32 ملم |
| الوزن | 252.5 غرام |
لماذا تختار Hikvision DS-PM1-I8O2-H؟
- تضيف 8 مناطق سلكية إلى لوحة AX Hybrid PRO دون الحاجة لاستبدالها
- توصيل 3EOL يبلّغ عن الإنذار والعبث والتغطية والأعطال وقصر الدائرة في كل منطقة
- مسافات طويلة لناقل Speed-X مع إمكانية التوصيل المتسلسل للمباني الكبيرة
- تغذي الكواشف السلكية الموصولة من مخرج الطاقة الخاص بها
التحميلات
⬇ تحميل ورقة المواصفات (PDF)⬇ تحميل دليل المستخدم (PDF)
الضمان: ضمان لمدة 12 شهرًا من الموزع الرسمي.
