Description

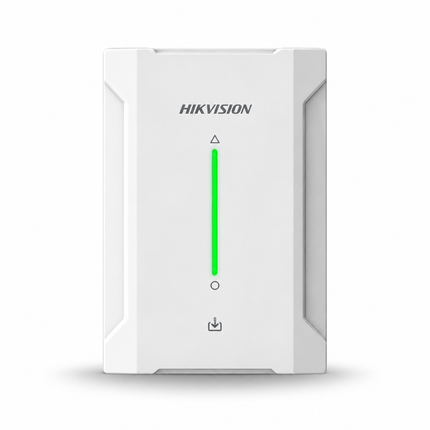

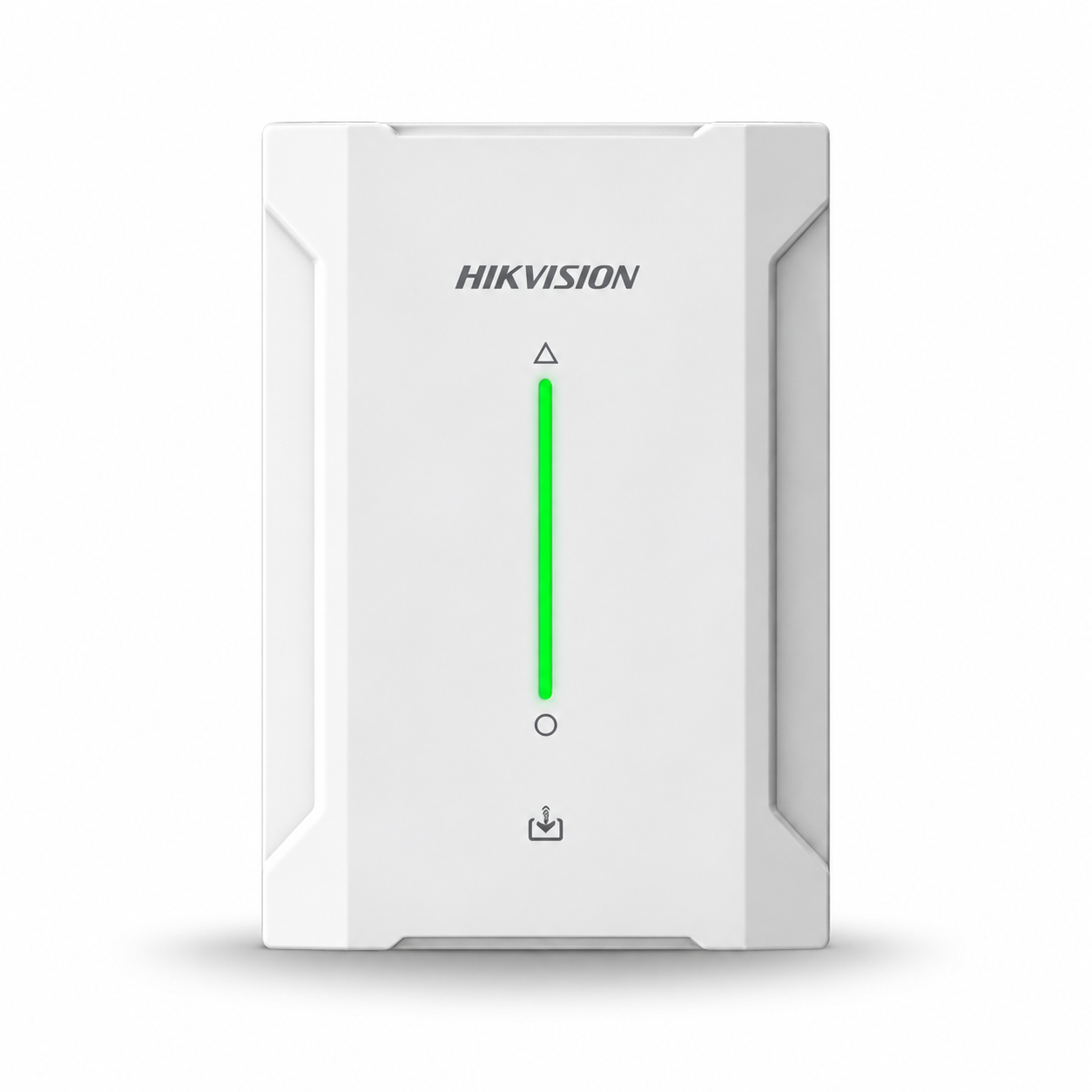

تعد Hikvision DS-PM1-O4L-H وحدة توسعة سلكية مزودة بـ 4 مخارج Relay ومصممة للعمل مع نظام الإنذار Hikvision AX Hybrid PRO.
تضيف الوحدة 4 مخارج Relay مستقلة إلى نظام الإنذار، مما يسمح للوحة AX Hybrid PRO بالتحكم بأجهزة ودوائر خارجية منخفضة الجهد. يدعم كل Relay جهدًا من 6 إلى 30V وتيارًا يصل إلى 5A.
تتصل الوحدة بلوحة الإنذار من خلال تقنية Speed-X Bus، وتحتوي على منفذي Speed-X: منفذ Uplink للاتصال بلوحة التحكم، ومنفذ Downlink يسمح بتوصيل وحدة توسعة إضافية بنظام Cascade.
كما تحتوي على مخرج طاقة يصل إلى 500mA، بالإضافة إلى حماية ضد العبث من الأمام والخلف ومؤشرات LED لحالة الطاقة والأعطال.
أهم المميزات
- وحدة توسعة Relay سلكية لنظام Hikvision AX Hybrid PRO
- 4 مخارج Relay مستقلة
- جهد Relay من 6–30V
- تحمل تيار يصل إلى 5A لكل Relay
- مناسبة للتحكم بالأجهزة والدوائر الخارجية
- 2 × Speed-X Bus
- منفذ Uplink للاتصال بلوحة الإنذار
- منفذ Downlink لتوصيل Expander إضافي
- دعم Cascade
- مخرج طاقة إضافي
- تيار مخرج الطاقة حتى 500mA
- حماية ضد العبث من الأمام والخلف
- مؤشر LED للطاقة
- مؤشر LED للأعطال
- تصميم مدمج وسهل التركيب
المواصفات الفنية
| المواصفة |
التفاصيل |
| نوع الجهاز |
وحدة توسعة Relay سلكية |
| النظام المتوافق |
Hikvision AX Hybrid PRO |
| عدد Relay Outputs |
4 |
| نوع Relay |
Low Current |
| جهد Relay |
6–30V |
| أقصى تيار لكل Relay |
5A |
| مخرج الطاقة |
1 |
| أقصى تيار لمخرج الطاقة |
500mA |
| جهد مخرج الطاقة |
9–12V DC |
| الاتصال |
Speed-X Bus |
| عدد منافذ Speed-X |
2 |
| Cascade |
مدعوم |
| Serial Port |
1 × TTL |
| الحماية ضد العبث |
أمامية وخلفية |
| مصدر الطاقة |
11–24V DC، 1A |
| أقصى استهلاك تيار |
153mA @ 12V DC |
| تيار الاستعداد |
70mA @ 12V DC |
| مؤشرات LED |
Power + Fault |
| درجة حرارة التشغيل |
من -10°C إلى 40°C |
| رطوبة التشغيل |
10%–90% |
| مادة الهيكل |
بلاستيك |
| الأبعاد |
110 × 155 × 32.5 مم |
| الوزن |
285 غرام |
| الموديل |
DS-PM1-O4L-H |
لماذا تختار Hikvision DS-PM1-O4L-H؟
هذا الموديل مناسب عندما يحتاج مشروع AX Hybrid PRO إلى مخارج إضافية للتحكم بأجهزة خارجية بدل استخدام مخارج لوحة الإنذار الرئيسية فقط.
توفر الوحدة 4 مخارج Relay مستقلة، كل واحد منها يتحمل حتى 5A، كما أن دعم Speed-X وCascade يجعلها مناسبة لتوسعة أنظمة الإنذار في الفلل والمكاتب والمستودعات والمشاريع التجارية الأكبر.
